商品概況

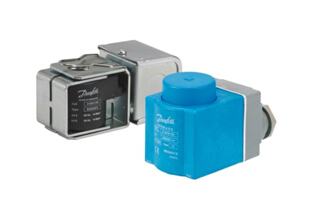

• 商品描述：丹佛斯EVR電磁閥線圈-無盒 018F6182 24V/50HZ
• 單位：只
• 型號：EVR 018F6182
• 別名：
• 貨號：018F6182
• 銷售說明：50只/箱 帶DIN插頭和保護罩 10w

商品介紹

商品簡介：

電磁閥用線圈適用于制冷系統中常常出現的各種高濕度，溫度波動大的惡劣環境

新型的卡夾式固定系統可以保證線圈準確無誤的安裝和拆除

丹佛斯的卡夾式線圈可不借助任何工具安裝，而且只要用一只螺絲刀就可以簡單地拆卸下來

丹佛斯所有制冷、冷凍和空調用電磁閥均可配用卡夾式線圈

商品特點：

◆使用壽命長的密封線圈，可在惡劣環境條件下使用

◆可用于交流a.c.或直流d.c.的標準線圈

◆標準線圈有三種接線方式:三芯電纜、接線盒和DIN插頭

◆可提供從12V到420V, 50, 60 或50/60Hz的標準線圈

◆各種標準線圈的更大開啟壓差(MOPD)可達21bar

◆線圈的安裝不需要借助任何工具

技術指南

技術參數：

◆環境溫度

對于NC(常閉)型電磁閥10W或12W交流：-40～+80℃

對于NO(常開)型電磁閥10W交流線圈：-40～+55℃

對于NC型和NO型電磁閥20W直流線圈：-40～+50℃

◆允許電壓波動

10W和12W交流線圈:+10～+15％

20W直流線圈:±10％

雙頻率線圈:±10％

交流線圈用于220-230/380-400V:

+6～+15％，而對于雙頻率線圈:+6～+10％

◆附件

IP67附帶電纜或接線盒

IP20附帶DIN插頭和保護罩

IP60附帶DIN插座

IP00附帶DIN插頭

訂貨代碼：

閥型號	電壓（V）	頻率（Hz）	產品代碼			功率消耗
			帶接線盒 IP67	帶DIN插頭和保護罩 IP20	帶DIN插頭
EVR2～40（NC） EVR6～22（N0）	12	50	018F6256	018F6181		保持：10W 21VA 啟動：44VA
	24	50	018F6257	018F6182	018F7358
	42	50	018F6258	018F6183
	48	50	018F6259	018F6284
	115	50	018F6261	018F6186	018F7361
	220－230	50	018F6251	018F6176	018F7351
	240	50	018F6252	018F6177	018F7352
	380－400	50	018F6253	018F6178
	420	50	018F6254	018F6179
	24	60	018F6255	018F6190
	115	60	018F6260	018F6185
	220	60	018F6264	018F6189
	240	60	018F6263	018F6188
	110	50/60	018F6280	018F6192	018F7360
	220－230	50/60	018F6282	018F6193	018F7363
EVR3～40	240	50	018F6802			保持：12W 26VA 啟動：55VA

商品小知識

替代商品：

電磁閥分類：

1 原理上分為三大類：

1.1 直動式電磁閥：

原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。

特點：在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。

1.2 分步直動式電磁閥：

原理：它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。

特點：在零壓差或真空、高壓時亦能可動作，但功率較大，要求必須水平安裝。

1.3 先導式電磁閥：

原理：通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關 閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。

特點：流體壓力范圍上限較高，可任意安裝（需定制）但必須滿足流體壓差條件。

2 電磁閥從閥結構和材料上的不同與原理上的區別，分為六個分支小類：直動膜片結構、分步直動膜片結構、先導膜片結構、直動活塞結構、分步直動活塞結構、先導活塞結構。

3 電磁閥按照功能分類：水用電磁閥、蒸汽電磁閥、制冷電磁閥、低溫電磁閥、燃氣電磁閥、消防電磁閥、氨用電磁閥、氣體電磁閥、液體電磁閥、微型電磁閥、脈沖電磁閥、液壓電磁閥 常開電磁閥、油用電磁閥、直流電磁閥、高壓電磁閥、防爆電磁閥等。

商品屬性

品牌：丹佛斯
商品型號：EVR 018F6182
商品貨號： 018F6182

銷售信息

商品分類： EVR系列
銷售類型： 空冷類
銷售狀態： 補缺
使用對象： 高端
品 牌類型： 代理品牌
代理區域： 渝川云貴藏

數量/重量

整件數量： 50.0
單品凈重： 0.27 kg
單品毛重： 0.27 kg
整件毛重： 0.00 kg

尺寸/體積

單件體積： 0.00
整件體積：
單件尺寸： 76×63×54
整件尺寸： ××

包裝材料

單品：紙盒
整件：紙箱

使用方法

安裝要求：

所有的 EVR/EVRA 和 EVH 型電磁閥只有按流向（例如按照箭頭所指的方向）正確安裝后才能工作。

通常情況下，安裝在熱力膨脹閥前的電磁閥必須靠近該熱力膨脹閥。

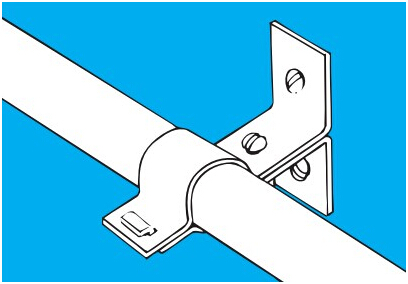

這可以避免在電磁閥打開時出現液錘。確保閥門周圍的管路已正確安裝以防產生破裂。

如果采取了合適的措施來防止加熱到閥門，則通常情況下不必拆除銅焊/焊接的 EVR/EVRA 和EVH 電磁閥。

注意！必須始終防止焊珠濺到銜鐵上。

將閥門附加到管路上后，拆下閥體以防止 O 型環和墊圈受熱。用使用焊接鋼管進行安裝時，建議在電磁閥前面安裝一個 FA 型過濾器或類似產品。（在新設備上，建議在啟動前先進行清洗）。

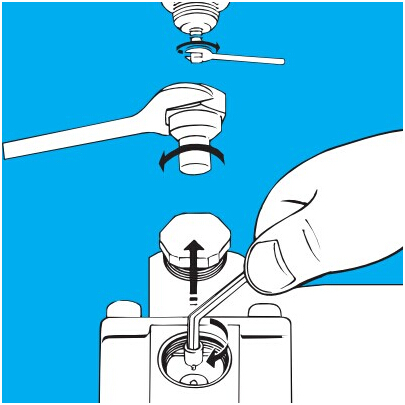

必須通過給線圈通電或通過手動方式（如果安裝了手動操作桿）打開系統中所有的電磁閥。

記住在啟動前擰回操作桿，否則閥門將無法關閉。

當最后將電磁閥固定在管路上時，必須始終使用反作用力，即在閥門同側使用兩把扳手

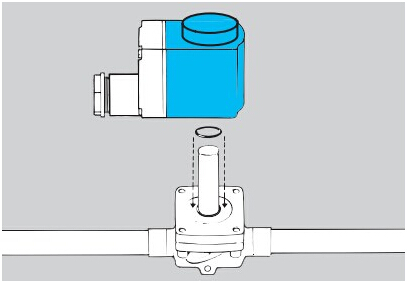

安裝線圈時，只需在銜鐵上按下線圈，直至聽到喀嗒一聲。這表示已經正確安裝了線圈。

注意：記住在閥體和線圈間安裝一個 O 型環。確保 O 型環光滑、未損壞，并且表面無油漆或其他任何材料。

注意：在維修時必須更換 O 型環。

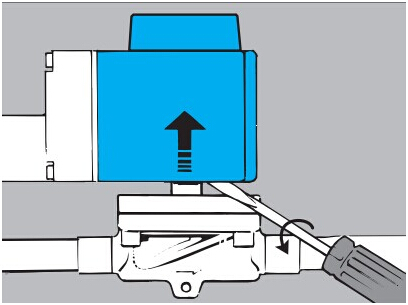

在閥體和線圈之間插入一把螺絲刀便可以拆下線圈。然后將螺絲刀用作杠桿來松開線圈。

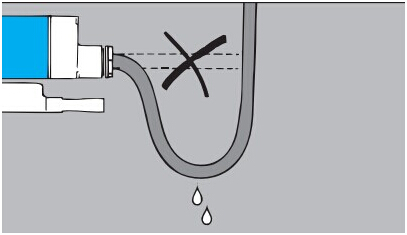

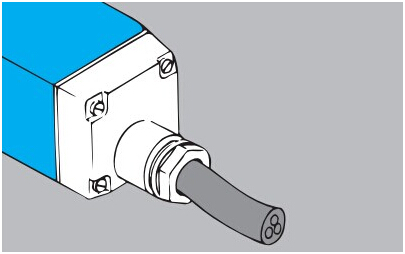

請注意電纜入口。一定要防止水進入接線盒。電纜必須通過滴水圈引出。

整個電纜圓周必須在電纜入口之內。因此，應始終使用圓形電纜（這是唯一一類可以有效密封的電纜）。

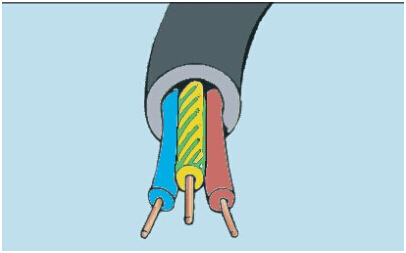

了解電纜中導線的顏色。黃/綠色導線總是接地線。每種顏色的導線不是相線便是中性線。

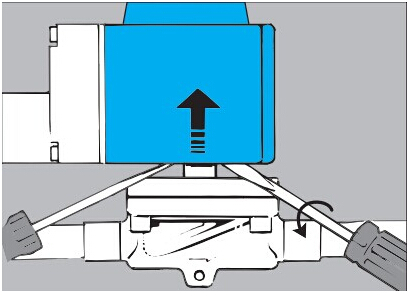

在拆除線圈時可能會用到手工工具，例如兩把螺絲刀。

確保線圈數據（電壓和頻率）和電源電壓相對應。如果不對應，則可能會燒毀線圈。始終確保閥門與線圈相匹配。

當更換 EVR 20 NC 中的線圈時（NC = 常閉），請注意：

- 使用交流線圈的閥體有一個方形銜鐵。

- 使用直流線圈的閥體有一個圓形銜鐵。

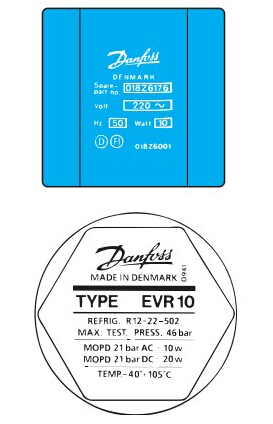

安裝錯誤的線圈會導致較小的MOPD。請查看頂部螺母上的數據。應盡可能始終選擇單頻線圈，因為單頻線圈發熱量要低于雙頻線圈。

對于閥門在大多數工作時間內必須保持閉合（未通電）的系統，應使用 NC（常閉）電磁閥。對于閥門在大多數工作時間內必須保持開啟（未通電）的系統，應使用 NO（常開）電磁閥。不能使用 NC（常閉）電磁閥來替換 NO（常開）電磁閥，反之亦然。

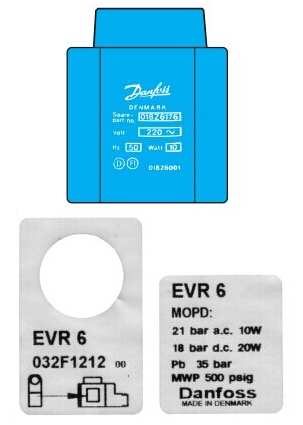

每個可夾式線圈上有兩個標簽（請參見圖解）。

粘貼式標簽粘在線圈的一側，另一個打孔式標簽在線圈安裝到位前貼在銜鐵上。

使用須知

1、安裝時應注意閥體上箭頭應與介質流向一致，不可裝在有直接滴水或濺水的地方；電磁閥應垂直向上安裝。

2、電磁閥應保證在電源電壓為額定電壓的15%-10%波動范圍內正常工作。

3、電磁閥安裝后，管道中不得有反向壓差；并需通電數次，使之適溫后方可正式投入使用。

4、電磁閥安裝前應徹底清洗管道；通入的介質應無雜質，閥前裝過濾器。

故障排除

1.電磁閥通電后不工作

 ◆檢查電源接線是否不良→重新接線和接插件的連接

 ◆檢查電源電壓是否在±工作范圍-→調致正常位置范圍

  ◆線圈是否脫焊→重新焊接

 ◆線圈短路→更換線圈

 ◆工作壓差是否不合適→調整壓差→或更換相稱的電磁閥

 ◆流體溫度過高→更換相稱的電磁閥

 ◆有雜質使電磁閥的主閥芯和動鐵芯卡死→進行清洗，如有密封損壞應更換密封并安裝過濾器

 ◆液體粘度太大，頻率太高和壽命已到→更換產品

2.電磁閥不能關閉

 ◆主閥芯或鐵動芯的密封件已損壞→更換密封件

 ◆流體溫度、粘度是否過高→更換對口的電磁閥

 ◆有雜質進入電磁閥產閥芯或動鐵芯→進行清洗

 ◆彈簧壽命已到或變形→更換

 ◆節流孔平衡孔堵塞→及時清洗

 ◆工作頻率太高或壽命已到→改選產品或更新產品

3.其它情況

 ◆內泄漏→檢查密封件是否損壞，彈簧是否裝配不良

 ◆外泄漏→連接處松動或密封件已壞→緊螺絲或更換密封件

 ◆通電時有噪聲→頭子上堅固件松動，擰緊。電壓波動不在允許范圍內，調整好電壓。鐵芯吸合面雜質或不平，及時清洗或更換

質保條件

出廠18個月
